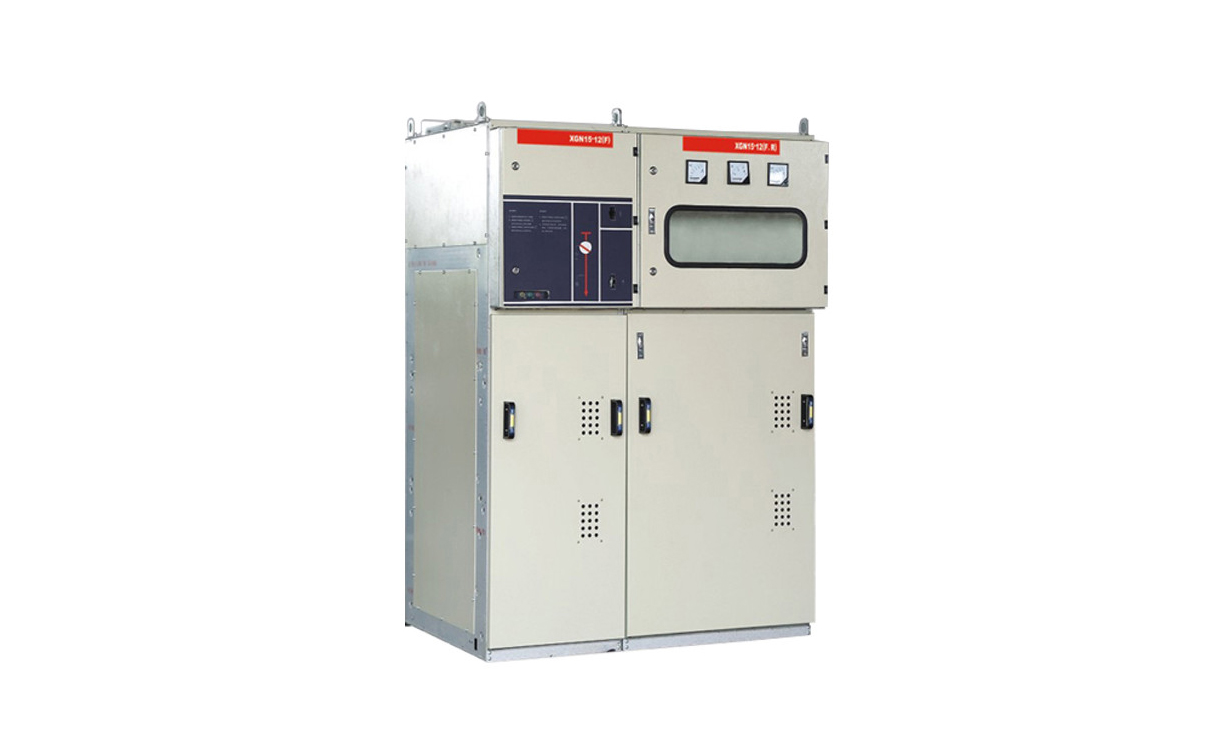

高壓環網柜各項標準要求

一、設計要求

高壓環網柜在較初的設計時要符合正常工作條件并且要求能夠做到監視、維護等工作方便安全的穩定運行。設備結構上具有較好的系列型號和通用性要滿足不同環境條件下使用需求，而且設備整體外觀要與使用環境實現較好的協調性。產品內部的各元器件必須要采用滿足各自技術標準規定，柜體要具備很強的機械剛度在現場安裝實施起吊時不會發生變形，同時不可以影響到內部各個零部件的原本特性，安裝之后一定要做到可以讓底座連接牢固且電氣連接穩定可靠。

二、結構要求

高壓環網柜對于結構上必須要滿足相關技術標準要求規定：

1、首先是柜體要采用性能良好的鋼材必須要具備有效的防腐和防銹等特點，在柜體制造而成之后要為其噴涂上耐久的防護層。設備柜體是采用自然通風的方式進行良好的空氣循環，在母線單元、開關單元以及電纜單元它們的背部位置都設有防爆泄壓窗口。設備開孔位置必須要有不銹鋼制作而成絲網裝置并且網孔尺寸要在2.5*2.5絲徑0.5或以上規格，并且高壓架空進線是采用頂部架接方式去完成。

2、其次高壓環網柜內部所有元器件都要選擇使用定型產品，而且它們的技術性能要符合相關的標準和規范要求，同時在安裝的時候要注意裝在方便工作人員進行導線架接和操作維護的位置。

3、較后是設備的母線單元、開關單元以及電纜單元的標準要求，母線單元結構是位于柜體的上方位置可以方便與近距離的其它電氣設備相連接。母線單元、儀表單元、熔斷機構以及電纜單元它們之間均是采用了金屬板隔離形成獨立隔室都有可靠的接地功能，高壓環網柜可以滿足靠墻安裝需求所以在打開前柜門的時候，電纜架接結構應該要有充足的空間做到方便更換或維護各個元件條件。設備中的電纜單元要設置金屬封閉間隔以及室門滿足使用在高壓電氣開關設備中必須具備的五防技術要求。

三、技術要求

1、在高壓環網柜柜體前門內部要標志出清晰的主回路圖紙和接線圖紙，并且有各項操作流程和注意事項提示。每個信號指示燈以及儀表設備要裝設在容易觀察到的位置，同時要滿足可以隨時安全更換的條件。柜內要設有專門用于接地的導體裝置而且要具備兩個與接線系統互相連接的接地端子且具有明顯的標志說明，接地導體材料要選擇采用銅質母線其技術參數是按照電流密度小于或等于每平方毫米200安的方式保證連接面和接觸壓力。

2、在高壓環網柜低壓回路當中的接地母線與零母線要分離開來同時標出有色差的標志，二次線連接要選用小于1.5平方毫米的銅芯絕緣線其顏色要符合國家標準的規定，導線要采用金屬或者絕緣材料制成與主回路分離穿過每個單元之間的金屬隔離板時要用絕緣護套，隔室和門之間要利用軟性導線相互聯結但是不可以影響到室門的正?；顒印?/p>
