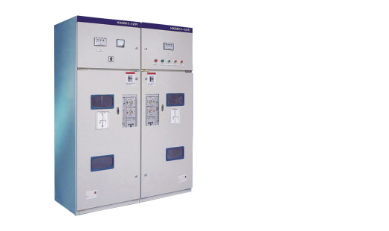

10kv環網柜的關鍵性能特性

現階段，在我國應用數最多的10kv環網柜關鍵為負荷開關+熔斷器柜、氣體絕緣層負荷開關柜，次之是真空泵負荷開關柜。SF6絕緣層的負荷開關柜、隔離開關柜除在經濟特區應用較多外，國內非常少應用。充氣柜不但合適環式配電系統，另外也適用當今大部分10kv環網柜的放射性式或樹桿式配電設備的終端設備配電設備所布線。

以往國內的負荷開關因為易出現觸頭磁吹特性差，三相不同歩分、重合閘，常見故障開斷能力小，實際操作艱難，周期短的缺點，進而限定了安裝在隔離開關柜里的應用。如今裝在充氣柜內的新式負荷開關結構類型作了非常大的更改，其觸頭方式為筒形觸頭，上帶筒形磁吹管，在斷掉電流量全過程中，主觸頭分離后幾ms內還傳導電流，隨后快速斷掉，確保了主觸頭中間不造成電孤，因而具備優良的電氣設備特性，提升 了負荷開關的開斷能力和使用壽命。當今10kv環網柜的開斷能力有400A、630A和1250A三種，各自能夠分合5005kVA、8505kVA和17005kVA負載。負荷開關的實際操作方法有螺旋傘齒輪手動式、轉動手動式、溝通交流或直流電動實際操作。各種各樣實際操作方法均帶彈黃儲能技術組織。當電源開關軸轉動，使齒輪彈黃組織的螺旋式壓縮彈簧儲能技術，在過死點將觸電事故管相對挪到"合"或"分"的部位后，動能釋放出來，做到高速運行分、重合閘。彈黃儲能技術組織使手動式實際操作工作人員實際操作更為便捷。如今大多數負荷開關充氣柜都選用手動式實際操作方法。

在負荷開關+熔斷器組成的充氣柜中，熔斷器是開斷電流量很高的過流保護熔斷器，開斷全過程是溶體熔融而造成的電孤在石英沙功效下磁吹斷掉電源電路，另外熔斷器撞針起動負荷開關的脫口鍵(即彈黃儲能技術撞擊器)，使負荷開關三極觸頭同歩吸合。全部開斷全過程按反期限的時間特點，在十米s內快速斷開常見故障，不容易出現斷相供電系統狀況。因為姿勢時間很短，遷移電流量(熔斷器的溶體融斷使彈黃儲能技術撞擊器將負荷開關吸合的全部全過程中路線承擔的常見故障電流量)遠低于常見故障電流量最高值，合理地維護了路線和機器設備。因而負荷開關+熔斷器充氣柜維護更安全性、靠譜，路線設計方案都不需短路容量校檢，節約了路線工程造價。充氣柜結構緊湊，比手車柜排熱好，尺寸小，另外能夠貼墻或距墻安裝，占地小，節省土建造價。
