一、概述

1.1適用范圍

DFW高壓電纜分支箱系列，廣泛用于35KV、24KV、10KV電纜系統的節點連接，是電纜從開關柜出線后進行匯集與分接的主要電氣設備。分接箱的電纜接頭采用高等級絕緣的進口橡膠緊包覆絕緣、物裸露帶電體，帶開關分接箱的開關均采用SF6絕緣負荷開關。

DWF分接箱設計為戶外免維護運行，安全可靠，其防護等級達IP33，地下分接頭可耐洪水淹浸。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區和鋼鐵、汽車、石油、化工、水泥等大型企業以及其他場合的配電網，特別適合城市電網改造工程，可大大節省電氣設備和電纜投資，提高供電可靠性。

1.2產品概述

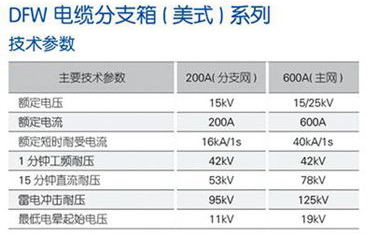

1.2.1DFW電纜分支箱（美式）系列

博控公司生產的美式電纜分接箱，以其優越的性能，規范化的設計，優美的外觀，廣泛應用于電纜配電網系統中的電纜化工程設備，在各大工業園區、居民小區，城市人口密集區，商業中心以及高層建筑等各種場所所得到普遍認同。它以單向開門，橫向多通母排為主要特點，具有寬度小、組合靈活、全絕緣、全密封等顯著優點。按照額定電流一般可以分為600A主回路和200A支回路兩種。600A主回路采用旋入式螺栓固定連接；200A分支回路 采用拔插式連接且可以帶負荷拔插。

1.2.2DFW電纜分支箱系列（歐式）

歐式電纜分支箱式近年來廣泛用于電力配網系統中的電纜化工程設備。它的主要特點是雙向開門，利用對接管件作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN47636標準。一般采用額定電流630A螺栓固定連接式電纜接頭。

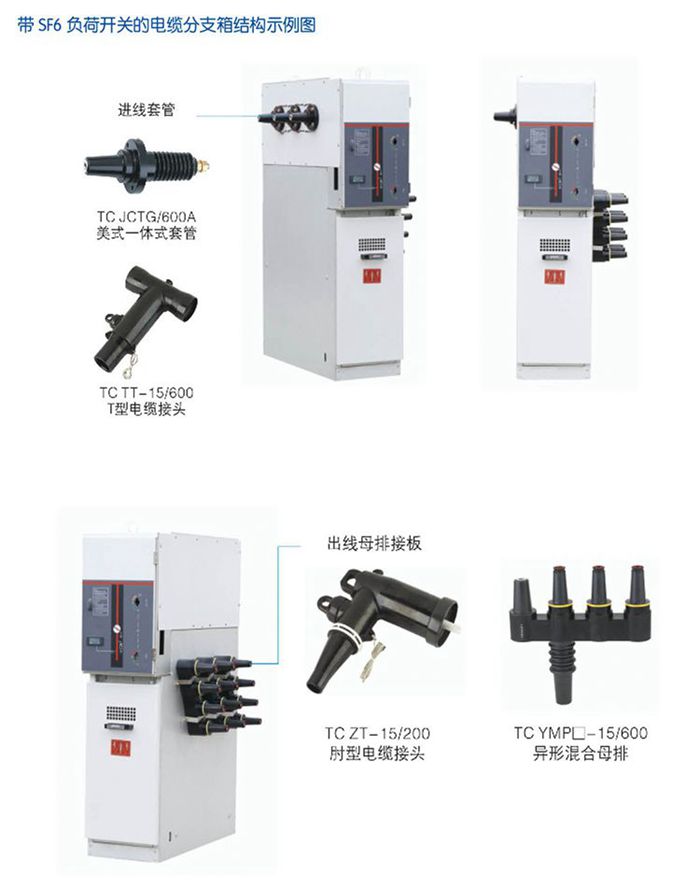

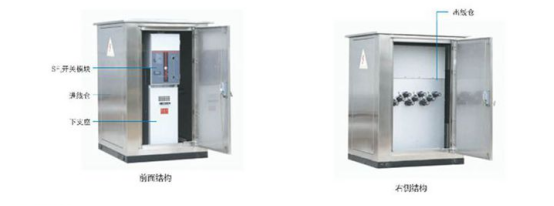

1.2.3帶SF6負荷開關的電纜分支箱

采用三工位SF6負荷開關組裝，巧妙的左右進出線分置，最小的結構設計，電纜配置功能，進出線可達8路。該分支箱即保留了傳統分接箱的優點，又具有環網柜的部分優點，是城網改造的理想設備，體積小、免維護、技術經濟性好，可靠性高，安裝簡單使用方便。

1.2.4帶真空符合開關電纜分支箱

采用國產優質真空負荷開關組裝，巧妙的左右進出線分置，最小的結構設計，電纜配置功能，進出線可達8路。該分支箱即保留了傳統分接箱的優點，又具有環網柜的部分優點，是城網改造的理想設備，體積小、免維護、技術經濟性好，可靠性高，安裝簡單使用方便。

帶真空負荷開關的電纜分支箱的特點在于；在箱體內有三個隔室，其中一個隔室密閉，負荷開關的操作機構位于分支箱正前方，可實現手動或電動操作，電纜隔室內有電纜樁線及電纜終端，電纜終端與負荷開關連接，電纜隔室如設計方案需要可帶熔斷器保護，設計方案多元化，可實現遙測、遙控、遙信等功能。

價格介紹

大家在購買DFW高壓電纜分支箱時對價格都比較的敏感，都希望用更少的錢買到質量更好、性能更優、服務更好的電纜分支箱產品，但是大家知道為什么電纜分支箱價格會存在差異么？

1、性能、功能的不同

對于很多電氣產品大家都應當知道有升級換代，那么電纜分支箱也是如此，老舊式的電纜分支箱功能少、性能差所以?xún)r(jià)格會便宜一些，而新型的電纜分支箱產品在性能和功能上有較大進步所以?xún)r(jià)格貴一些；

2、成本不同

不同廠家在生產電纜分支箱時所花費的成本不同導致價格出現差異，比如在購買分支箱外殼、線纜和其他零部件時所選的價格不一、生產設備不同、生產技術不同等，所以從這里我們可以發現在廠家誠實守信的前提下價格越低電纜分支箱質量和性能也就越差，當然也不排除廠家為了促銷而降價銷售（但最起碼電纜分支箱價格不可能低于其成本）；

3、經營策略不同

不同品牌廠家的桶型號規格的電纜分支箱價格不同是為什么呢？排除成本的差異就是廠家經營策略的不同了，如果一個分支箱廠家僅僅想著短時間賺更多的錢話，那么他就可能用低成本生產電纜分支箱賣低價格以達到低價多銷，而大部分廠家都是精選零部件來用產品質量、性能和服務來贏得顧客，雖然價格高一些但是可以讓用戶用電纜分支箱更加放心。

以上就是巨廣電氣為大家分析的電纜分支箱價格相關內容，如需了解具體型號的電纜分支箱價格請撥打巨廣電氣服務熱線400-1515-009.

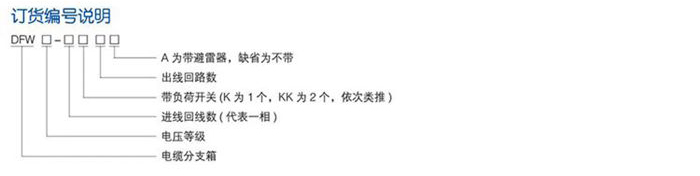

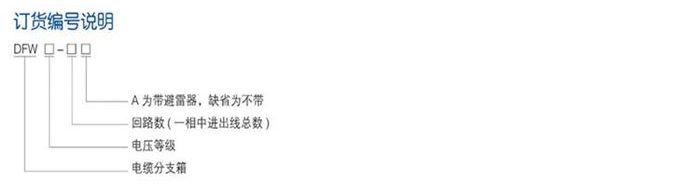

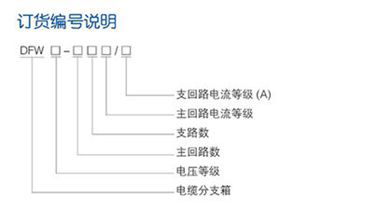

二、產品型號含義

2.1 DFW電纜分支箱系列（歐式）

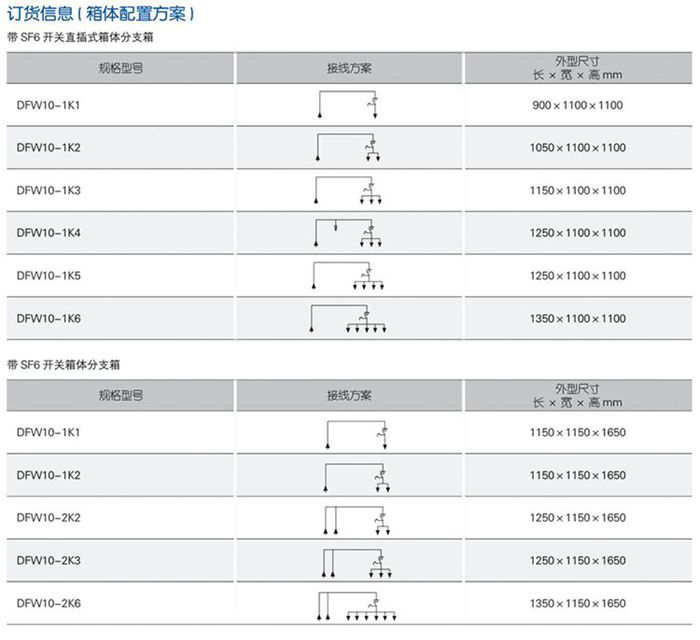

2.2 帶SF6負荷開關的電纜分支箱

三、使用條件

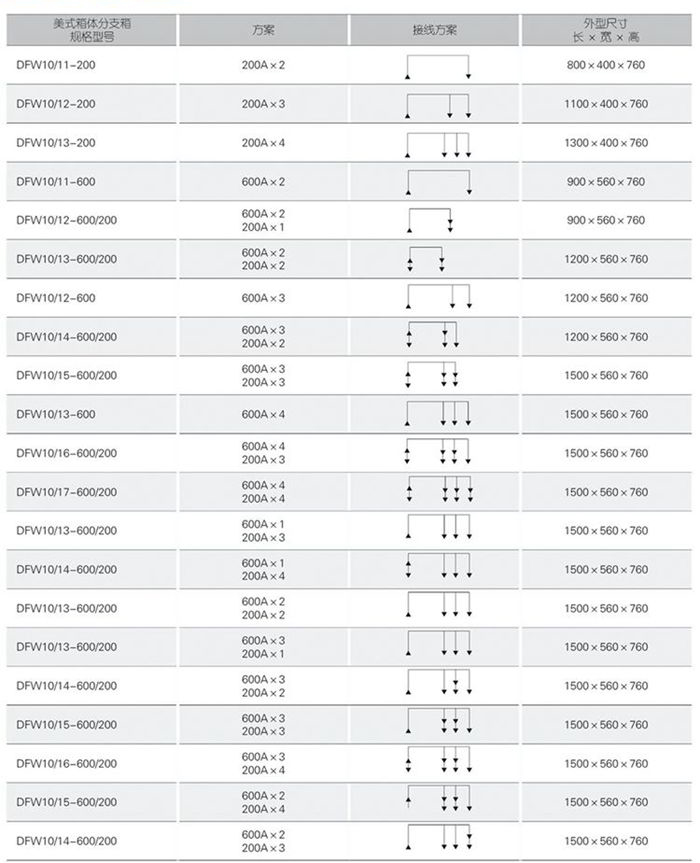

3.1 DFW電纜分支箱（美式）系列

正常使用條件

1.環境溫度；氣溫；+40℃，最低氣溫；-30℃

2.風速；相當34m/s（不大于700pa）

3.濕度；日相對濕度平均值不大于95% 月相對濕度平均值不大于95%

4.防震；水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

5.安裝地點傾斜度；不大于3°

6.安裝環境；周?chē)諝鈶?yīng)不受腐蝕性、可燃性氣體、水蒸氣等明顯污染、安裝地點無劇烈震動。

DFW電纜分支箱系列（歐式）

適應環境

1.環境溫度；氣溫；+40℃，最低氣溫；-30℃

2.風速；相當34m/s（不大于700pa）

3.濕度；日相對濕度平均值不大于95% 月相對濕度平均值不大于95%

4.防震；水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2

5.安裝地點傾斜度；不大于3°

6.安裝環境；周?chē)諝鈶?yīng)不受腐蝕性、可燃性氣體、水蒸氣等明顯污染、安裝地點無劇烈震動。

四、產品特點

1.結構緊湊、占地面積小，安裝簡易，操作方便，免維護。

2.箱體全部為金屬鋼板或不銹鋼板，厚度為2mm，采用防腐設計和特殊噴漆處理，在惡劣環境中可靠運行（壽命≥30年）。

3.戶外全天候，全防護結構，適應于高溫、嚴寒、洪水浸泡、高粉塵地域

4.全密封、全絕緣無須絕緣距離，高壓帶電部分全部為硅橡膠或EPDM預制式電纜連接器，有效保證人身安全。

5.靈活的組合可使出線分支數達七路，可與SF6負荷開關組成環網供電，充分滿足多種接線要求。

6.電纜接頭可做為開關，帶負荷拔插，開斷200A負荷電流

7.安裝故障指示器后，可迅速檢測電路故障

8.一次性投資小，減小電纜長度，不占建筑面積，節省資金。

注：DWF系列電纜分接箱所用的電纜接頭符合IEEE386標準。所有電纜接頭使用于交聯聚乙烯絕緣電纜。其中200A電纜接頭電纜截面為35mm2-180mm2的電纜。600電纜接頭適用電纜截面為25mm2-500mm2的電纜。

巨廣公司根據客戶特殊需求提供專項解決方案。詳情請聯系我司。

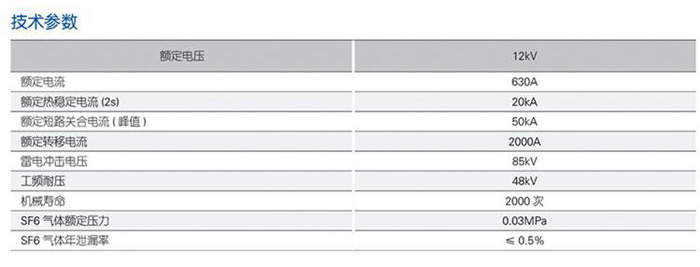

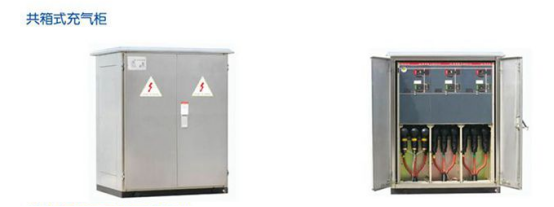

帶SF6負荷開關

帶SF6負荷開關的電纜分支箱的特點在于；在箱體內有三個隔室，其中一個隔室密閉，密閉隔室中充有微增壓六氟化硫氣體，其中有一組以上負荷開關。負荷開關的操作機構位于操作驅動隔室內，電纜隔室內有電纜樁線及電纜終端，電纜終端與符合開關連接。隔室密閉的負荷開關隔室內的負荷開關為轉盤動靜觸點式負荷開關，每個負荷開關的轉軸上固定在繞軸的對稱扇形面有三層。電纜隔室內的電纜為三相一組，每組三個電纜終端平行依次斜下方分布，每個電纜終端與電纜樁線垂直相接，三個電纜樁線相互平行，密閉隔室有泄壓管道。

六、產品結構

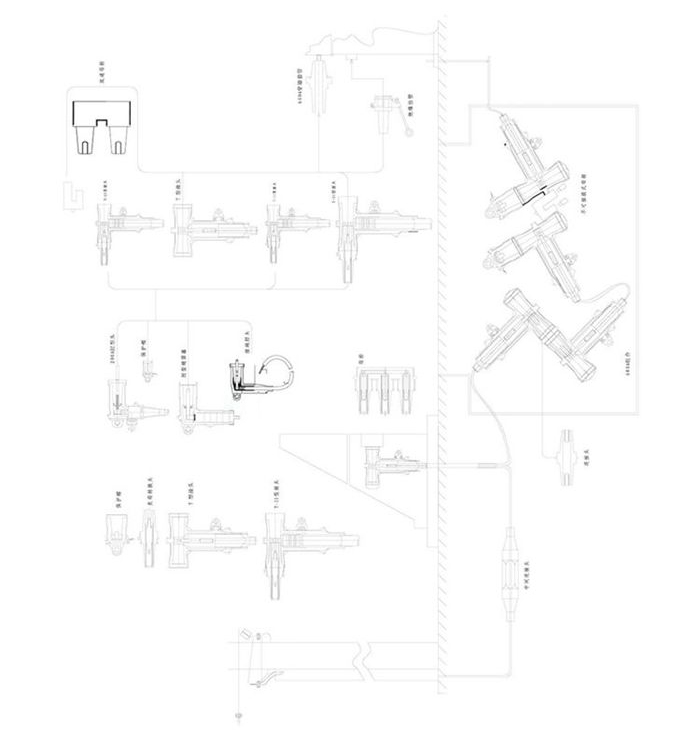

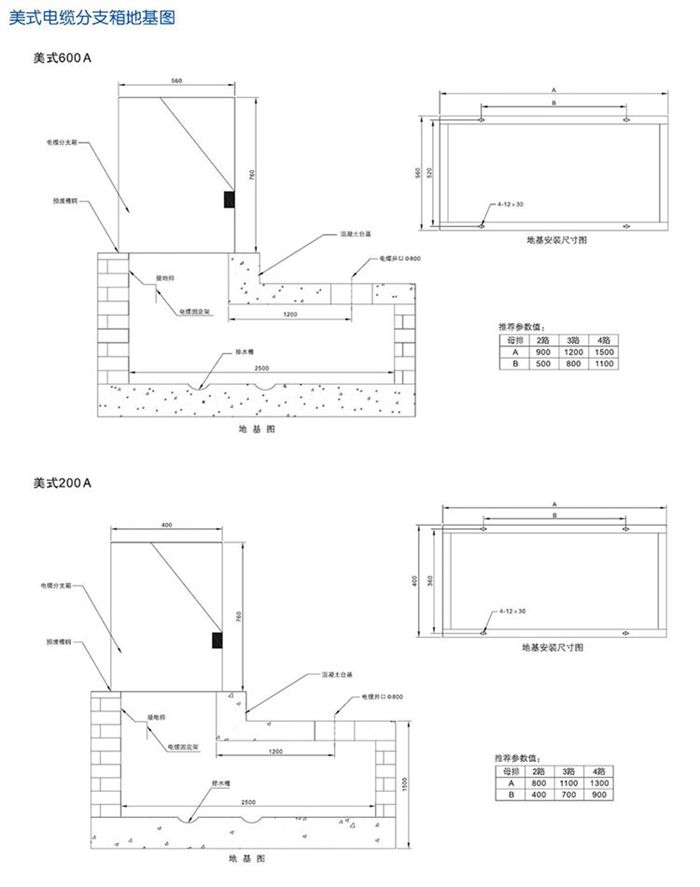

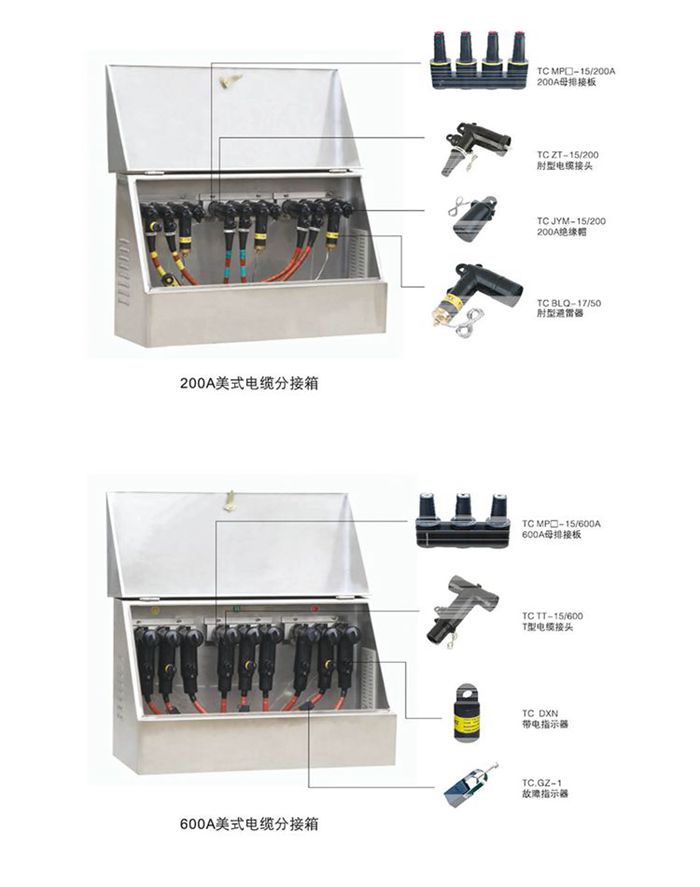

6.1美式電纜分接箱結構示例圖

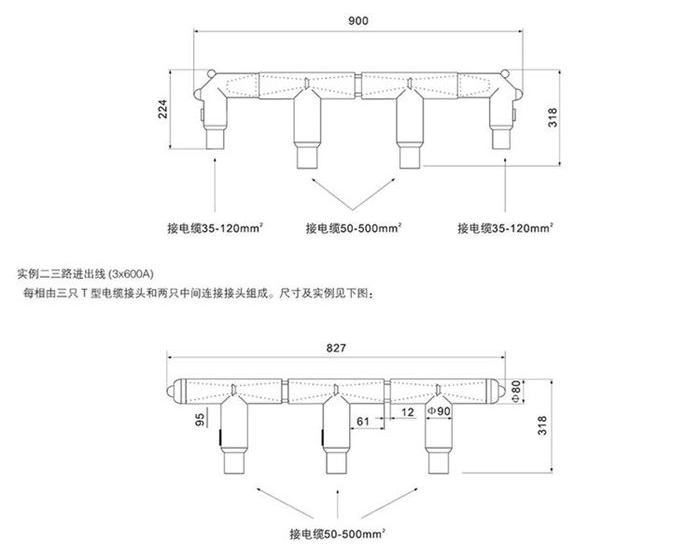

如果因場地所限，不能放置電纜分接箱，則可由電纜接頭直接組合，構成多路電纜分支（不需要母排，連接方法見下例）放置在電纜溝內或其他地點。實例一四進出線（2*600A+2*200A）

每組由兩只T-11型電纜接頭，兩只肘型接頭和一只中間連接頭組成。T-11型電纜接頭200A側接肘型電纜接頭（另一側接全絕緣氧化物避雷器）。尺寸實例見下圖。

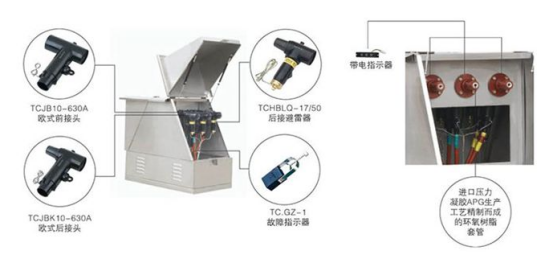

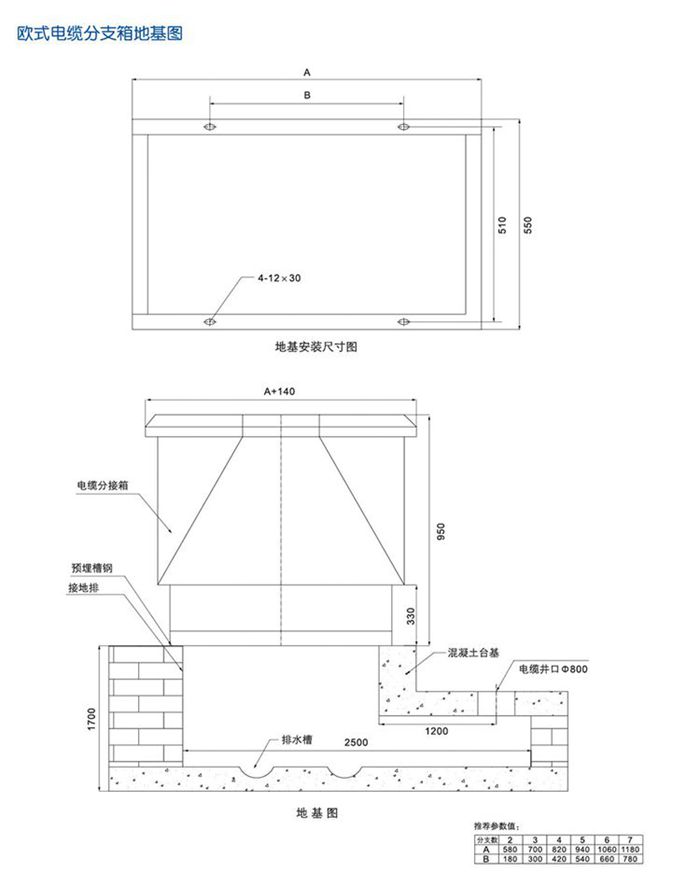

6.2歐式電纜分支箱結構示例圖

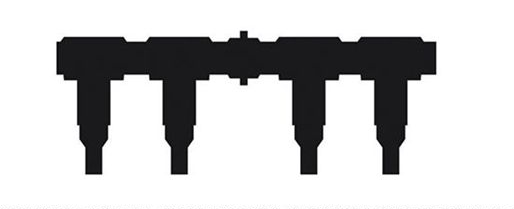

如果因場地所限，不能放置電纜分接箱，則可由電纜接頭直接組合，構成多路電纜分支（不需要母排，連接方法見下例）放置在電纜溝內或其他地點。實例一四進出線。

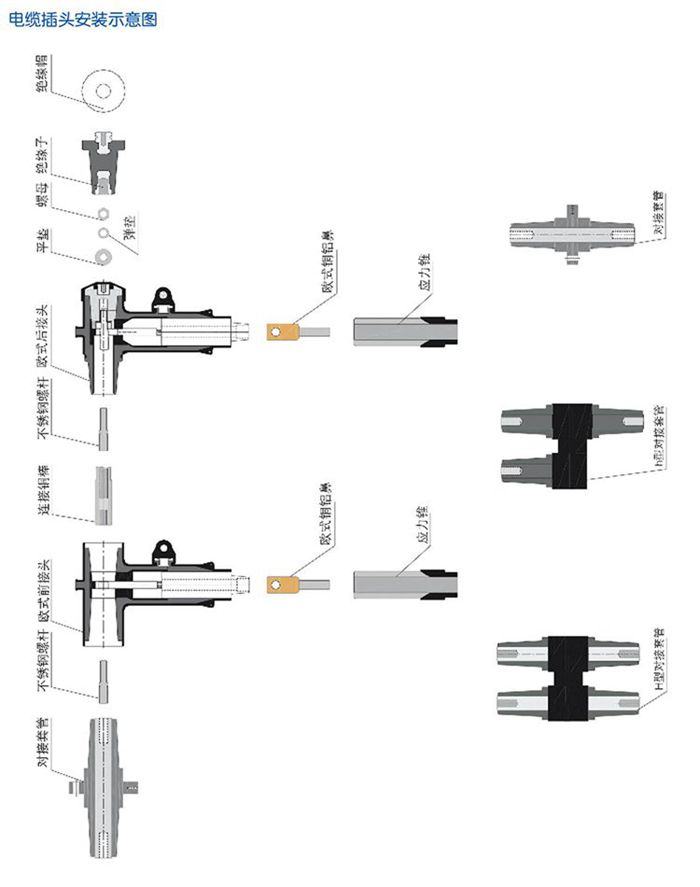

每相由兩只歐式前接頭和兩只歐式后接頭組成，中間一只歐式對接套管連接，歐式后接頭末端用絕緣子和半導體端蓋封堵。實例見下圖。

實例二兩進三出

每相由三只歐式前接頭和兩只歐式后接頭組成，中間一只歐式對接套管連接，歐式后接頭末端用絕緣子和半導體端蓋封堵。

注電纜分支可根據需要任意擴展或減少，可外罩箱體或直埋于電纜溝

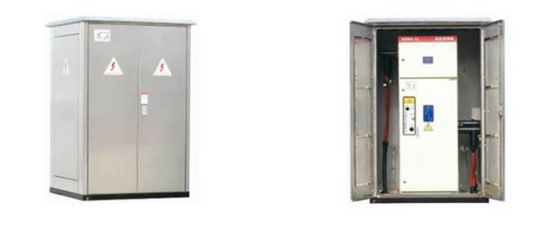

6.3帶真空符合開關電纜分支箱

工作原理

安裝和維護

高壓電纜分支箱現場安裝注意事項:

1.為了確保安裝的電纜分支箱在使用過程當中是安全可靠的，在安裝的時候必須要確保安裝人員是經過正規培訓，已經熟練掌握電纜分支箱上面電纜頭的安裝方法，然后在安裝的過程中需要按照說明書都額標準，進行規范操作，安裝過程當中的每一個零部件都需要注意安裝正確，任何一個細節都不能放過，特別是電纜的尺寸更不能有所偏差。

2.電纜分支箱在安裝之后投入運行前，應該要對電纜分支箱的接地進行嚴格的檢查，確保箱體的接地端子和接地線是緊固相連的，同樣也要確認電纜分支箱的箱體和地網也是有直接的連接的，起碼在外面要看到非常明顯的接地點，這樣才能確保比較好的接地效果，在運行的時候，操作人員操作會相對安全一點。

3.當所有電纜分支箱全部安裝完成之后，我們不能馬上投入一些市場使用，而是需要先對電纜分支箱進行一些實驗，主要是對電纜和一些相關的零部件進行交流耐壓試驗，實驗完成之后確保設備已經完全符合規定，所有實驗指標都達到了標準，才能正式投入使用。

高壓電纜分支箱的日常維護:

1.高壓電纜分支箱在經過長期的使用之后，特別是一些高強度的場所經常不間斷的運行之后，是需要進行一些日常的維護保養的，首先就是對設備內部的各個零部件元件進行檢查，一些出現問題或者是破損的零部件都需要及時的進行跟換處理。

2.也要定期的對電纜分支箱的絕緣性進行檢查，檢查電纜分支箱在外部的接地和內部的一些絕緣設計都還是符合標準情況，絕緣情況還是良好的情況下，才能讓高壓電纜分支箱繼續進行日常的運行。

3.定期對電纜分支箱的各個功能進行測試，包括一些主回路的電阻測量，局部放電測量，這些都是需要進行定期測試的，只有這些全部都滿足測試合格的條件下，才表示這臺高壓電纜分支箱在功能上是正常的，能夠繼續使用，要不然就需要對一些出現故障的功能進行修復。

4.就是對高壓電纜分支箱內部的一些機械進行一定的檢查，因?yàn)闄C(jī)械新能是否處于良好情況下，是電纜分支箱能否正常運行的一個重要條件，只有保證了內部的機械性能，才能讓高壓電纜分支箱在長期的運行中處于安全穩定的狀態。
