一、概述

1.1、 產品概述

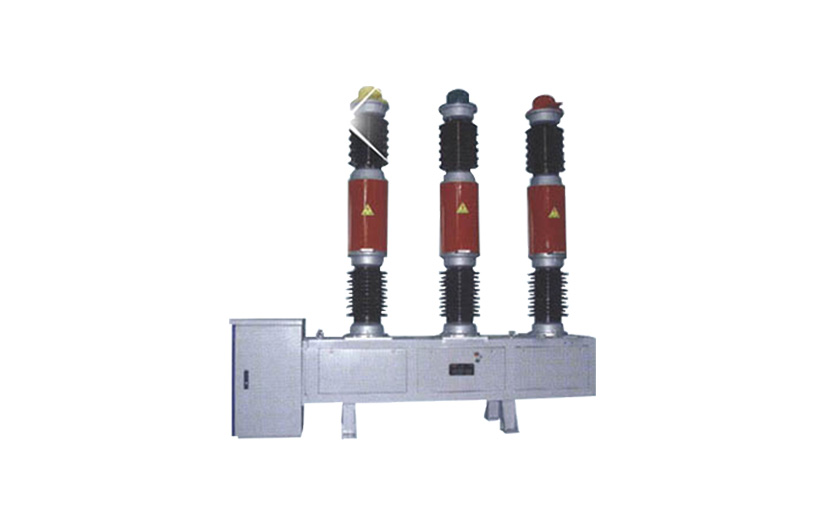

LW8-40.5型六氟化硫斷路器是三相交流50Hz戶外高壓電器設備，適用于40.5KV輸配電系統的控制和保護，也可用作聯絡斷路器及開合電容器組場合。

1.2訂貨注意事項：

訂貨時請注明機構中儲能電動機以及分、合閘線圈的操作電壓；電流互感器規格型號及接線要求（正常情況下按K1-K4接線）；所配專用工具及備件數量。是否需要過渡支架。

二、使用環境條件

[1]海拔高度：≤3000m。

[2] 環境溫度：-30℃～+40℃。

[3] 污穢等級：Ⅱ級、Ⅲ級、Ⅳ級。

[4] 相對濕度：日平均不大于95%，月平均不大于90%（25℃）。

[5] 風壓：不大于700Pa（相當于34m/s）。

[6] 沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。

三、主要特點

產品開斷性能優良，采用壓氣式滅弧室，燃弧時間短，電壽命長，在額定電壓下連續開斷31.5kA短路電流達21次不檢修，不更換六氟化硫氣體；機械可靠性高。機械壽命達3000次以上；能頻繁操作，每臺可裝12只電流互感器，供用戶選擇。該產品采用新型MKZ型SF6指針式密度表，壓力表讀數不受溫度變化的影響，使用方便。

斷路器符合國家標準GB1984-89《交流高壓斷路器》和電工委員會標準IEC56出版物《高壓交流斷路器》的要求。

該產品配用CT14型彈簧機構。

4.2 CT14彈簧機構主要參數

合閘線圈  a.c.220V,3.5A  d.c.110V,3.6A   d.c.220V,1.8A

分閘線圈  a.c.220V,3.5A  d.c.110V,4.8A  d.c.220V,2.4A

電動機   a.c.220V,5A  d.c.220V,5A  d.c.110V,10A

儲能時間  ≤15s

4.2 所配電流互感器技術參數
