一、產品概述

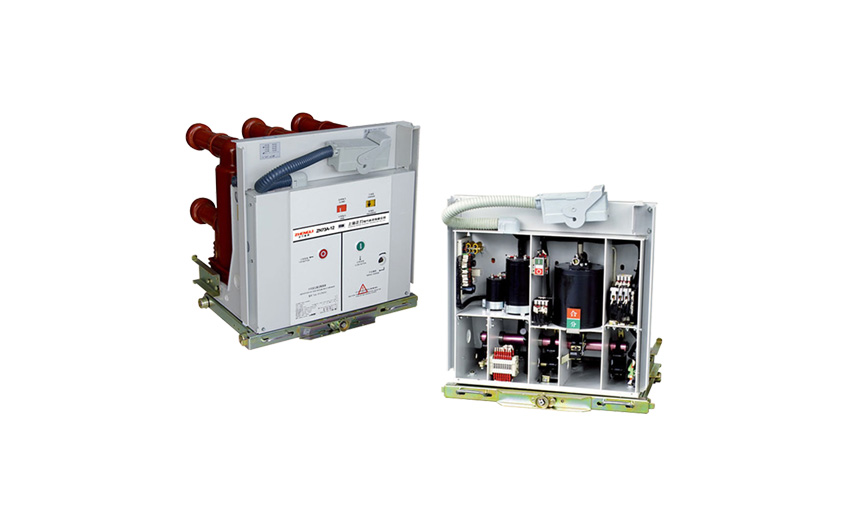

VS1-12型戶內永磁真空斷路器(以下簡稱斷路器)是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。由于斷路器采用**產品CKY型永磁機構與直接傳動結構設計，使其具有優異的性能，特別適用于頻繁操作，或多次開斷短路電流的場所。斷路器配用專用推進機構，組成手車單元。

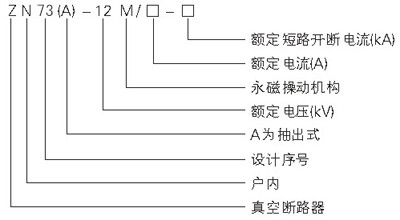

二、型號含義
三、技術參數
| 序號 | 項目 | 單位 | 數據 | |||
| 1 | 額定電壓 | KV | 12 | |||
| 2 | 工作電壓 | KV | 630 | 630 | 630 | |
| 3 | 額定電流 | A | 1250 | 1250 | 1250 | |
| 4 | 額定短路開斷電流 | KA | 20 | 25 | 31.5 | |
| 5 | 額定短路關合電流 | KA | 50 | 63 | 80 | |
| 6 | 額定峰值耐受電流 | KA | 50 | 63 | 80 | |
| 7 | 4S額定短路耐受電流 | KA | 20 | 25 | 31.5 | |
| 8 | 額定絕緣水平 | 工頻耐壓（額定開斷前后） | KV | 42（斷口48） | ||
| 沖擊耐壓（額定開斷前后） | 75（斷口84） | |||||
| 9 | 額定操作順序 | 分-0.3-合分180s-合分 | ||||
| 10 | 機械壽命 | 次 | 1000 | |||
| 11 | 額定短路開斷電流開斷次數 | 次 | 50 | |||
| 12 | 操作機構額定合閘電壓（直流） | V | 110,220 | |||
| 13 | 操作機構額定分閘電壓（直流） | V | 110,220 | |||
| 14 | 觸頭行程 | mm | 11±1 | |||
| 15 | 超行程（觸頭彈簧壓縮長度） | mm | 3.5±0.5 | |||
| 16 | 三相分、合閘彈跳時間 | ms | ≤2 | |||
| 17 | 觸頭合閘彈跳時間 | ms | ≤2 | |||
| 18 | 平均分閘速度 | m/s | 0.9~0.12 | |||
| 19 | 平均合閘速度 | m/s | 0.4~0.8 | |||
| 20 | 分閘時間 | 操作電壓下 | s | ≤0.05 | ||
| 最低操作電壓下 | ≤0.08 | |||||
| 21 | 合閘時間 | s | 0.1 | |||
| 22 | 各相主回路電阻 | υΩ | 60 | 50 | ||
| 23 | 動靜觸頭、允許磨損累積厚度 | mm | 3 | |||

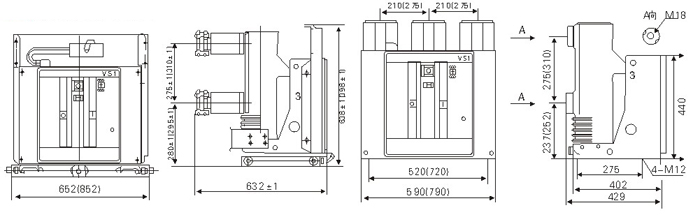

四、外形結構
