一、概述

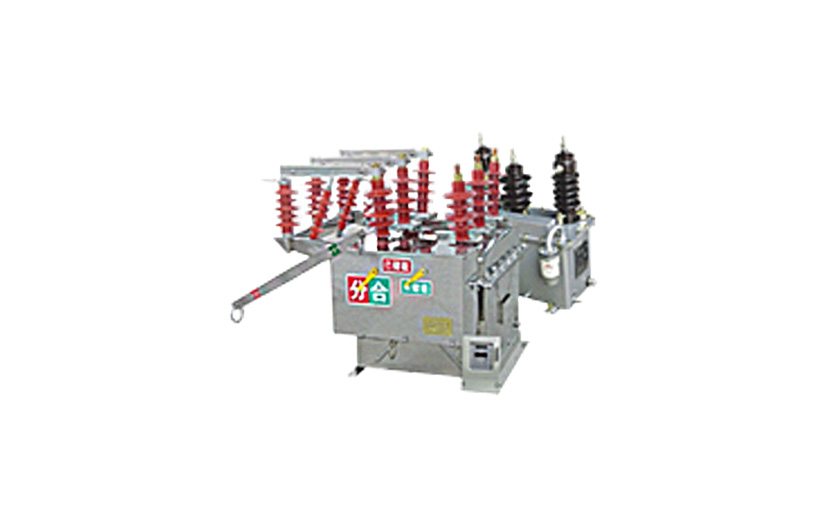

1. ZW8-12型戶外柱上高壓真空斷路器概述

ZW8-12系列戶外高壓交流真空斷路器(以下簡稱“斷路器”)系三相交流50Hz的戶外高壓開關設備；主要用于農網和城網的10kV系統，作為分、合負荷電流、過載電流及短路電流之用；也可用于其它類似場所。ZW8-12系列戶外交流高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》和IEC 60056《高壓交流斷路器》等標準。

二、型號及含義

三、使用條件

3.1正常使用條件

a) 周圍空氣溫度: -40℃～+40℃；

b) 海拔高度: 不超過2000m;

c) 周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染；

d) 風速不超過34m/s(相當于圓柱表面上的700Pa)；

e) 來自開關設備和控制設備處部的振動或地動是可以忽略的；

f) 污穢等級:Ⅲ級。

3.2特殊使用條件

斷路器可以在不同于以上規定的正常使用條件下使用，這時用戶的要求應和制造廠家進行協商，并取得一致的意見。

3.3 如超出上述正常使用條件，由用戶與制造廠協商。

1.ZW8-12/T型戶外高壓真空斷路器

ZW8-12/T型戶外高壓真空斷路器是ZW8-12斷路器系類當中的一款基本型號，主要是跟彈簧操動機構進行配合使用，來進行負荷電流，過載電流，短路電流等開斷和關合等操作。

當然這款設備還可以跟隔離開關進行配合使用，作為一種具有明顯斷口的組合斷路器，當然建議配套使用的隔離開關在材質的選擇上比較好選用硅橡膠絕緣護套，這樣才能讓整個組合斷路器在不同的環境下都能夠完美使用，對于一些惡劣環境能夠起到非常的防護作用，有效的避免一些惡劣環境帶給設備的影響，在防護能力上面非常的穩定。

設備還可以額外的加裝避雷器，可以根據客戶的不同需求在合理的位置，向進出線的方向上都可以加裝避雷器，來保護設備的正常運行。另外就是設備還可以加裝一些涌流控制器，讓設備具備了躲涌流和過段涌流的功能，在應用上更加的穩定。最后就是可以根據客戶的需求加裝一些測量互感器，能夠非常有效的觀察設備的運行狀態。

2.ZW8-12/C型戶外高壓真空斷路器

這款斷路器基本上具備了一些普通款斷路器的全部功能，一般情況是和控制器進行組合，形成智能斷路器，主要適用于一些電源比較充足的場所，向一些具有輻射的場所下使用智能型斷路器是非常的方便的，能夠幫助供電系統當中對故障進行清除，恢復供電的穩定性，真正做到配電網的自動化。

一般的智能斷路器都具備了1到3磁重合閘的功能，且可以在控制器當中對重合的參數進行設定，所以在后續的使用當中也非常的方便。

智能斷路器在保護功能方面非常齊全，都是具備了三段復合保護功能，包括合閘涌流控制，過流保護，短路速斷，且在參數的設定方面也是可以根據自己的實際需求來進行設定的。

最后就是智能斷路器不僅可以實現有線的遠方控制，也可以實現在桿下的無線遙控，所以整個設備在控制方面是非常的多樣化的。

3.ZW8-12/PT型戶外高壓真空斷路器

這款設備主要跟上面的zw8-12/C型有一點類似，在功能上也是非常的多樣化，這款斷路器當中是有電壓互感器的，可以通過電壓互感器在高壓線路當中進行取電，然后在將這些電壓提供給一些負載控制設備。

設備主要是用于一些線路當中，對線路當中的電壓進行監測的作用，如果出現過電壓和欠電壓的時候，控制器就會自動的切斷斷路器，所以現在是被廣泛的使用在一些主電網之外的并網分支處，對電網實現比較全面的監控和故障隔離作用。

如今這款斷路器因?yàn)槟軌蜉敵鼍缺容^高的電壓和電流信號，已經是一些變電所當中非常理想化的設備了。

4.ZW8-12/電子PT型戶外高壓真空斷路器

這款斷路器跟普通ZW8-12/PT型斷路器的較大區別在于，這款斷路器配備了電子PT，在運行的過程當中，會從PT當中取電給設備當中電池進行充電，用來保證給負載設備提供穩定的工作電壓。

在保護功能上也是非常的全面，具備了涌流控制，過流保護，短路速斷這三段負荷保護的功能。

四、技術參數

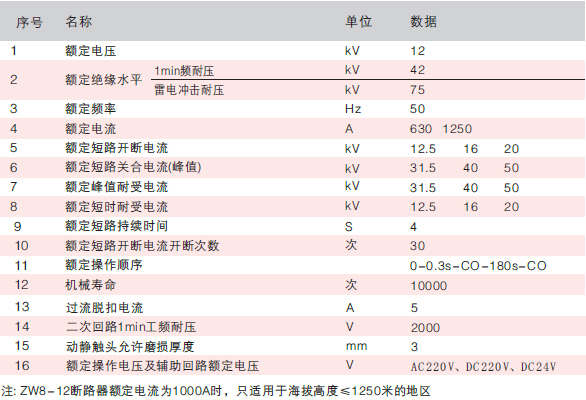

4.1斷路器主要技術參數

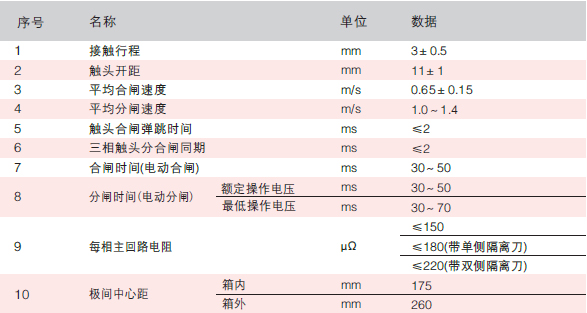

4.2斷路器裝配調整后機械特性參數

4.1 帶單側隔離開關(從機構方向看在左側)的ZW8-12戶外真空斷路器，除滿足表1、表2的要求外，隔離開關部分還應滿足表3的要求。隔離開關的機械壽命為2000次。

4.2 斷路器可配置手動操作機構(只可進行手動分合閘操作)或者電動操作機構(既可手動操作，也可電動操作)；

4.3 斷路器可配置防涌流饋線保護裝置，實現涌流延時和過流故障延時；

4.4 斷路器可內置套管式電流互感器2～6個，變比較大為1000/5，最小為50/5；(其它特殊要求，可與制造廠商協商)。

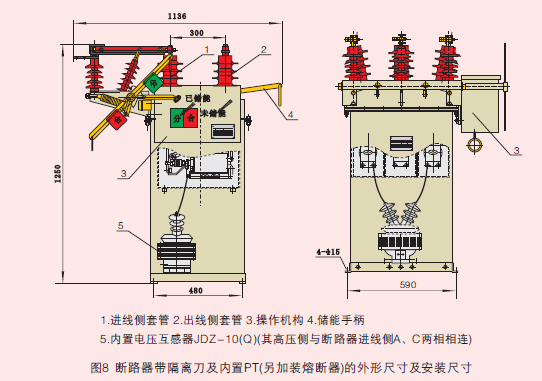

4.5 斷路器可配置外置電壓互感器(見圖7)，數量分別為1～2個；可配置內置電壓互感器(見圖8)，另可加裝熔斷器，數量1個；電壓互感器可以作為提供電源或檢測線路電壓用；

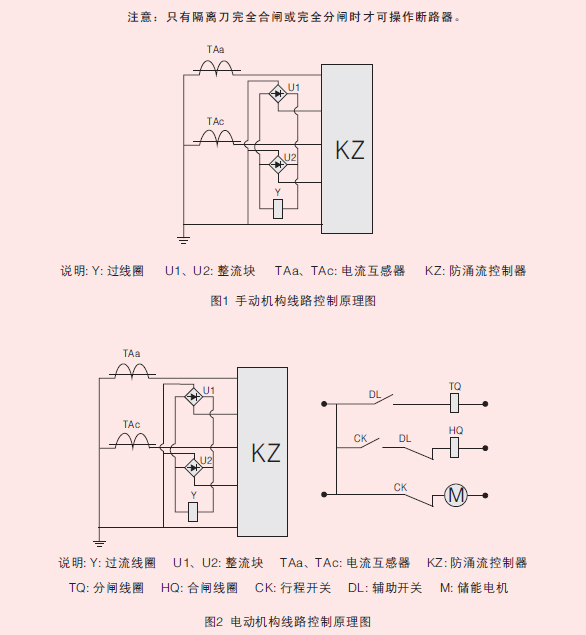

4.6 斷路器手動和電動原理圖見圖1和圖2。(注：以隨斷路器的二次接線原理圖為主)

五、斷路器結構特點和動作原理

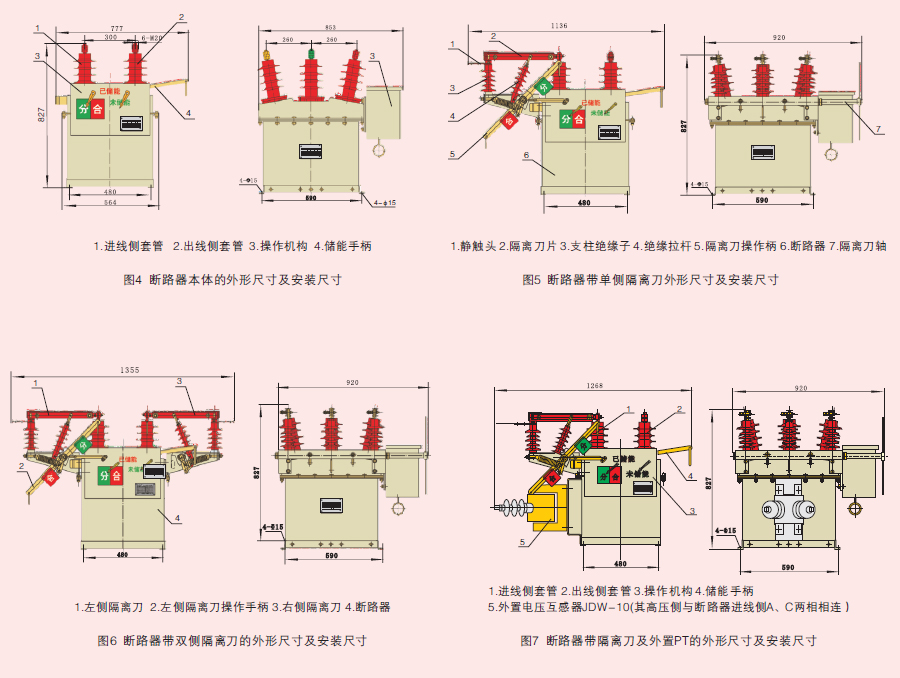

5.1斷路器結構如圖3所示。

斷路器由操動機構、導電回路、絕緣系統、密封件及殼體組成。整體結構為三極共箱式，導電回路是由進出線導電桿、動靜端導電板、導電夾與真空滅弧室連接而成，外絕緣主要是通過高壓套管來實現，具有搞污穢能力，內絕緣為復合絕緣。帶隔離刀的斷路器(見圖5)，另增三極隔離開關(由另一軸驅動)與之串聯，斷路器和隔離開關之間有可靠的防誤機械聯鎖裝置。斷路器處在合閘位置時，隔離開關不能進行分、合閘操作；斷路器處在分閘位置時，隔離開關才能進行分、合閘操作。

5.2斷路器外形及安裝尺寸

六、動作原理

斷路器是由操動機構操縱，見圖3。機構或分閘彈簧17帶動斷路器的三極主軸6轉動，同時拉動絕緣操作桿16和拐臂15，使真空滅弧室8的動靜觸頭拉開或閉合，而使斷路器處于分閘或合閘狀態。

隔離刀由圖5中隔離刀軸驅動隔離刀的分合。隔離刀與斷路器之間裝有機械聯鎖裝置，保證隔離刀先于斷路器閉合，而后于斷路器分開，斷路器在合閘狀態，隔離刀不能動作，圖5中隔離刀軸7由另一手柄5操動。隔離刀分合另有標志牌顯示。

七、 運輸、驗收及貯存

7.1 運輸

運輸時必整臺裝入封閉的包裝箱內加以固定。運輸過程中不得翻轉、傾斜，需采取防震措施。超吊斷路器本體時，勾在箱體上的四個吊環，不得直接搬運環氧絕緣筒。超吊斷路器帶隔離開關時，重心偏于隔離開關側，起吊時應緩慢進行。

7.2 驗收

用戶收到斷路器后應進行如下驗收工作：

1) 檢查包裝是否損壞；2)對照產品裝箱單檢查文件、附件是否齊全；3)檢查斷路器銘牌上的技術參數、產品合格證是否符合訂貨要求。

7.3 貯存

本斷路器應存放在干燥、通風、防潮、防震及防有害氣體侵襲的室內，長期存放應定期檢查環境是否符合要求。裝箱、開箱和保管應在干燥的室內進行，對產品及各部件要進行核對是否完整和相符。

八、安裝、維護

    ZW8-12系列戶外高壓交流真空斷路器良好的安裝和維護利于其發揮穩定的性能，巨廣電氣就為大家詳細介紹安裝和維護相關知識。

    1、首先真空斷路器的安裝和維護人員應當掌握基本的安裝和維護知識，這就需要使用的廠家對操作人員進行培訓后才可以上崗，在安裝和維護的過程中遇到問題應當及時記錄并多和廠家溝通；

    2、安裝前要對斷路器外觀進行仔細檢查（重點檢查絕緣套管是否存在破損，儲能知識和分合指示有無漏裝），在運輸過程中斷路器外殼有無變形等情況，檢查外城后才可以把它裝在4米以上的柱子上進行使用，如果斷路器還帶有隔離開關應當注意檢查機械聯鎖；

    3、安裝完成后切勿立即投入使用（還需要進行檢查），仔細核對斷路器的額定電流、電壓和線路是否匹配；

    4、斷路器的各種電氣參數巨廣電氣在出廠均已經完成調試，所以大家可省略開機檢查只需要耐壓實驗即可；

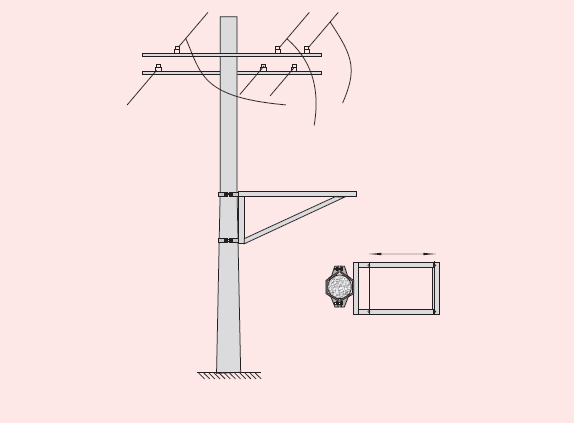

    5、巨廣電氣生產銷售的ZW8-12系列戶外高壓交流真空斷路器可單桿或雙桿架設，但是大家應當注意安裝架設時要保持牢固和平穩；

    6、長期使用中一定要定期對斷路器進行檢查維護，主要檢查斷路器動作是否正常（不正常及時維修），如果有隔離開關每年要對隔離開關檢查兩次（機械聯鎖是否正常并加潤滑脂）；

    7、ZW8-12系列戶外高壓交流真空斷路器底部的干燥劑應及時更換，細孔硅膠制成的干燥劑變淺黃色時及時更換。

常見故障及排除方法
