一、概述

1.1 ZW32-12F看門狗智能分界開關產品概述：

ZW32-12(G)/M630-20型戶外高壓永磁智能型(看門狗)真空斷路器(以下簡稱永磁開關)是三相交流501"1z、額定電壓12kV的戶外高壓開關設備。永磁開關主要用作變電站。10kV出線開關及10kV級三相交流電力系統中作為分、合負荷電流，開斷過載電流及短路電流的線路 保護開關。

斷路器符合GB1984-2003《高壓交流斷路器》、DL/T402-2007《高壓交流斷路器訂貨技術條件》和DL/T403—2000《12kV～40.5高壓真空斷路器訂貨技術條件》等枝術標準。

1.2開關訂貨須知：

訂貨時應說明產品的型號（例如斷路器的額定開斷容量、斷路器是否帶隔離開關、斷路器是否帶電流互感器及其數量、輔助電源方式等）、名稱、數及所需電流互感器的變比等。

用戶須提出安裝方式，選擇相應緊固附件。

用戶須根據使用要求選擇相應的功能配置。

1.3隨機文件 ：

1.3.1產品合格證一份。

1.3.2安裝使用說明書一份。

1.3.3裝箱單一份。

1.4售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

1. 我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。

2. 在接到報修通知后，七個工作日內趕到現場并解決問題。

3. 用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

4. 用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

5.在保修期內，以下情況將實行有償維修服務;

(1) 由于人為或不可抗拒的自然現象而發生的損壞。

(2) 由于操作不當而造成的故障或損壞。

(3) 由于對產品的改造、分解、組裝而發生的故障或損壞.

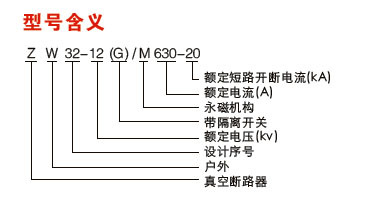

二、型號含義

三、使用環境

1.海拔高度：一般情況下該設備都是用于一些海拔高度低于2000米的場所下使用。

2.環境溫度：設備比較好使用在-30℃到+40℃之間的溫度下面，當然也不能長期處于40℃的邊緣，比較好的情況就是使用環境的日平均氣溫低于30℃，年平均氣溫低于20℃。一天當中的溫差也不能變化過快，日溫差要低于25℃。

3.空氣濕度：設備所使用的環境下的空氣濕度比較好是處在百分之九十五以下即可。

4.較大風速：設備所使用的環境下的較大風速不能高于34m/s，也就是我們通常所說的700Pa

5.覆冰厚度：設備規定的較大覆冰厚度應該不能超過10mm。

6.空氣環境：設備所使用的環境當中，環境下的空氣里面應該要不包含一些具有易燃易爆性或者是帶有腐蝕性的氣體，這些都是有可能會損壞設備，甚至是造成一些危險情況的。當然向一些帶有電磁性的灰塵和雜志也是需要清理之后，才能使用設備。

7.地震強度：設備使用的環境應該是不會遭受到距離撞擊的場所，要不然非常容易對設備早成損壞。

8.常用安裝位置：如今設備通常安裝于戶外一些架空線路分界點處，是如今城市和農村電網當中一種非常理想的設備。

四、結構特點：

永磁開關由真空開關本體，單穩定永磁操動機構和智能控制器三部分構成，因而具有廣泛的配合范圍和靈活方便的動作程序整定方式，具有很高的工作可靠性和安全性，是具有控制和保護功能的新型“機電一體化”智能高壓開關設備。

斷路器符合GBl984-2003《高壓交流斷路器》、DL/T402-2007《高壓交流斷路器訂貨技術條件》和DL/T403-2000《12kV～40 5kV高壓真空斷路器訂貨技術條件》等技術標準。

結構特點：

該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。

1.設備可與控制器一起進行配套使用，能夠?qū)崿F(xiàn)四遙功能，也就是我們通常所說的遙控，遙測，遙信，遙控。

2.因為這款設備在儲能方式上非常多變，一般情況下是用電動進行儲能，分合操作，當然也可以進行手動儲能和分合操作，除了在儲能方式上有選擇以外，在操作上也是可以采取近距離和遠距離這兩種形式，所以操作非常的靈活，方便。

3.設備在開斷性能上非常的優越，能夠連續開斷短路電流高達30次。

4.設備因為在設計生產的過程中采用了全新的小型電動彈簧機構，所以設備在運行過程中的能耗非常的低，也就是能夠使用最少的操作功率，卻讓設備在運行的時候非常的穩定可靠。

5.因為設備的結構非常緊湊，所以在安裝方式上非常的靈活，不僅可以采用柱上吊裝的形式，也可以采用座裝安裝這種方式。

6.設備在密封性能上非常的可靠穩定，這是因為設備采用了一些非常成熟的密封結構，在加工工藝上也是非常的先進的，所以設備內部的氣體不會出現泄漏等情況。

7.設備為了保證比較絕緣特性，所以在進出線方式上有明顯的優化，在配上使用硅橡膠管，讓接線端子之間的絕緣距離有明顯的加強，從而達到增強設備的絕緣特性。

8.設備因為在箱體的頂部是配有防爆裝置的，所以在使用方面非常的安全，不僅能夠有效的防止內部的故障，更是能夠保障到內部出現故障的時候，也不會讓一些高溫氣體和飛濺物泄漏出來。

五、開關機械特性：

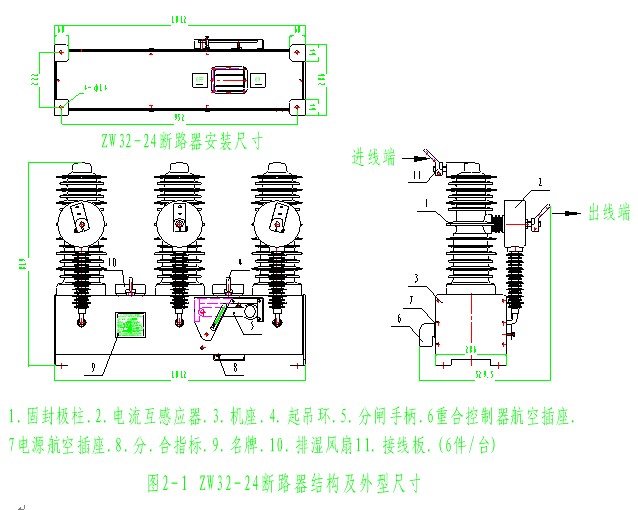

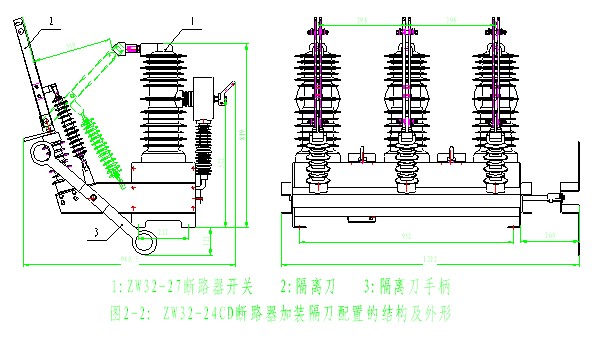

六、尺寸結構剖解圖

產品生產實物圖：

七、開關動作原理

7.1 手動機構動作原理合閘操作：

先拉動儲能手柄進行儲能，所施操作力矩由小變大，當合閘彈簧過中瞬時，合閘彈簧釋放能量，促使儲能系統逆時針旋轉并帶動拐臂轉動，帶動傳動軸使斷路器合閘，同時分閘拐臂扣住分閘半軸，使斷路器處于合閘狀態；機構在合閘狀態下，凸輪與轉動軸套脫離，機構不能再次合閘。

分閘操作：斷路器合閘后，拉動分閘手柄或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使斷路器分閘。

7.2 電動機構動作原理

儲能操作：拉動儲能手柄，或儲能電機轉動，在傳動齒輪的帶動下使凸輪轉動，合閘彈簧被逐漸拉長，當彈簧過中后，凸輪由定位件保持不再轉動，斷路器處于準備合閘狀態；同時凸輪與傳動軸脫離，使機構不能再次儲能。

合閘操作：儲能完畢后，拉動手動合閘手柄或給合閘線圈施加電壓，使合閘半軸轉動，合閘拐臂與合閘半軸解扣，合閘彈簧釋放能量，帶動傳動軸使斷路器合閘，同時分閘彈簧被儲能。機構在合閘狀態下，再進行儲能操作，合閘彈簧再次被拉長，彈簧過中后，合閘半軸被聯鎖裝置扣住，避免機構誤合閘。在合閘已儲能狀態，機構處于重合閘狀態，可實現“O-0.3S-CO”一次重合閘操作。

分閘操作：斷路器合閘后，拉動分閘手柄或給分閘線圈施加電壓或當線路電流超過防涌流裝置的設定值時過流線圈被驅動，均使分閘半軸轉動，分閘拐臂解扣，傳動桿在分閘彈簧的帶動下使斷路器分閘。

注：操動機構過流線圈為短時工作制，不能長時間通流。

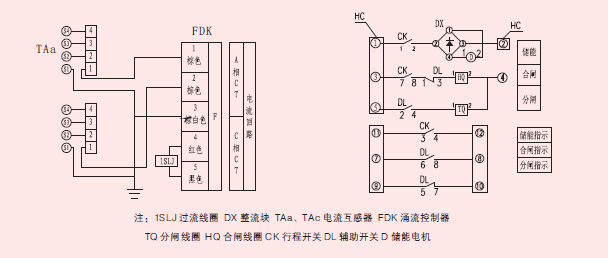

斷路器的過流保護及機構控制電氣原理圖見圖3。(注：以隨斷路器的二次接線原理圖為主)

八、安裝、使用與維護：

ZW32-12F看門狗智能分界開關良好的安裝、使用和維護可更好的發揮其性能，下面巨廣電氣就為大家做詳細介紹：

1、我們訂購的看門狗智能分界開關到貨開箱時應當注意檢查其完整性，這里包括柱上斷路器的絕緣罩等相關零部件有無損壞（運輸途中可能有晃動、碰撞導致破損），查看分界開關的銘牌和合格證是否和產品完全符合；

2、大家在安裝完成后千萬別急著把看門狗智能分界開關投入運行，必須再次核對一次該開關的電器參數和線路的電流、電壓等是否相符，投入使用之前使用分合閘的方式進行是操作以確保正常運行；

3、有些用戶在安裝該開關時說為什么我的智能單桿架設呢？其實不然巨廣電氣的看門狗智能分界開關可以根據用戶需求自行決定架設方式，有單桿和雙桿兩種架設方式供大家選擇（根據自己的環境和使用需求來決定）；

4、一般情況下在使用過程中是不需要對看門狗智能分界開關進行維護保養的，因為柱上斷路器的特殊設計機構在研發之初就是為了免維護的；

5、在后期的定期維護保養過程中如果遇到零部件、電子元件損壞的情況，巨廣電氣提醒大家千萬不要隨意哪一個電子元件就替換安裝上去了，一定要選擇一個優質的同型號規格的電器元件去替換安裝（一般廠家都有備品備件）；

6、看門狗智能分界開關的操作維護人員應當積極學習其安裝、調試和維護相關技術知識，在運行的過程中遇到問題多記錄、多總結（可多和巨廣電氣溝通交流）。

巨廣電氣是一家專業生產高壓電氣的企業，所以在產品的質量方面和售后服務，我們可以做到以下承諾：

1.產品完全是按照國家規范技術標準進行生產的。

2.產品在生產的過程中有進行嚴格的質量控制，確保了產品成品時候的質量。

3.產品在生產過程中選用的材質都是非常可靠優質的。

4.產品在安裝調試過程階段，產品會有專業技術人員在旁指導。

5.在官網上的售后熱線，廠家都會及時替客戶的各種問題解答。
