一、概述

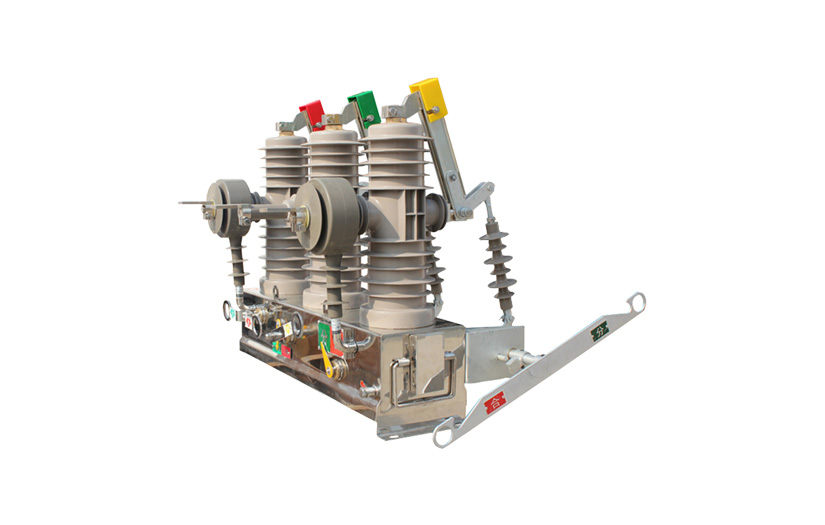

1.1ZW43-12F看門狗真空斷路器 產品概述

ZW43-12G型戶外高壓真空路器適用于10KV變電站或終端供電的市區配電站和工業用電設備中，作保護控制和短路保護用。由于戶外高壓真空斷路器對變壓器等電器設備的保護作用，可控制線路斷路、過載、涌流，有效的對變壓器，電器設備，線路的進行保護作用。更可靠，更經濟，特別適用城鄉電網系統，電網改造 注意事項操作機構采用小型化彈簧操作機構，分合閘能耗低；機構傳動采用直動傳輸方式，分合閘部件少，可靠性高。操作機構置于密封的機構箱中，解決了機構銹蝕的問題，提高了機構的可靠性

1.2 訂貨須知：

訂貨時請在合同上注明：

1. 產品型號及名稱。

2. 機構類型（手動或電動）

3.如電動機構請分別注明合，分閘線圈及儲能電機的額定電壓（AC220V   DC220V   DC110V）

4.如需要互感器過流保護裝置，請注明互感器電流比。

1.3售后服務：

我公司本著優質、高效、發展的精神，以優質的產品、貼心的服務為理念，并公開、負責地向您鄭重承諾如下：

1. 我廠出售的所有產品最低保修期為一年，部分產品保修三年。保修期內免費上門維修(人為因素或不可抗拒的自然現象所引起的故障或破壞除外)。

2.在接到報修通知后，七個工作日內趕到現場并解決問題。

3.用戶可以通過售后電話咨詢有關技術問題，并得到明確的解決方案。

4.用戶在正常使用中出現性能故障時，本公司承諾以上保修服務。除此以外，國家適用法律法規另有明確規定的，本公司將遵照相關法律法規執行。

二、 產品特性：

ZW43真空斷路器應用了多項**技術，使它具有很多優點：無SF6、無油，受環境影響小、有利于環境保護；單元尺寸小、重量輕、便于柱上安裝；智能控制單元緊湊適用可以簡單地安裝在柱子的下方，可選配無線遙控器，可以在100米范圍內控制開關的分合；適用于城鄉電網就地操作和遠方控制；除了電池每5年更換一次外，斷路器本體基本終身免維護。  產品特點及引用標準  ZW43真空斷路器它專為滿足配網自動化的需求而設計，可實現各種測量、保護及控制功能。 產品全密封結構設計；殼內除環氧支座外，不再有輔助絕緣材料；套管水平布置，輸出與輸入端是橫向布置，即便于架空線聯接，也利于電纜的接入；整體成型套管，可保證良好的氣密性。 630A時切負荷操作超過3萬次，維護工作量少。切除額定短路電流20kA超過30次。 可配置隔離刀閘，具備明顯斷開點，維護方便、安全。

開關說明：

主要用來開斷關合農網、城網和小型電力系統的負荷電流，過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧室置于金屬箱內，利用SMC絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。合器型智能斷路器。基本型與重合控制器配合適用于易取電源的場合，PT型與重合控制器配合適用于無電源的場合，智能斷路器適用于輻射型供電及環網供電系統，幫助系統消除瞬時故障，自動恢復供電，也可隔離故障，實現配網自動化。

智能斷路器具備1～3次重合閘功能，且重合器參數可以整定；

智能斷路器具備合閘涌流控制、過流保護和短路速斷三段復合保護的功能，且參數可以連續整定；

智能斷路器具備小電流接地保護功能，且參數可以連續整定；

智能斷路器既可以實現有線遠方控制，也可在桿下無線遙控。用于交流50Hz,電壓10～12kV的三相電力系統,作為分斷,關合負荷電流之用，它具有過載及短路保護功能,速斷保護功能,定時限延時保護功能,自動重合閘功能,還可根據用戶需要配裝避雷器或隔離開關(即斷路器與隔離開關組合,以下簡稱"組合智能型斷路器")等.該智能型斷路器自備電源,可就近遙控操作,備有CT,PT接口,可滿足遙測要求.

三、 主要技術參數：

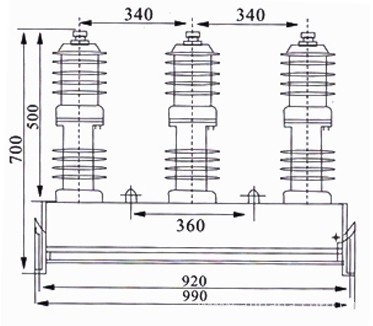

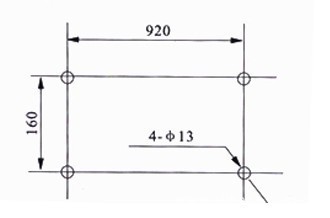

四、外形尺寸
