一、 概述

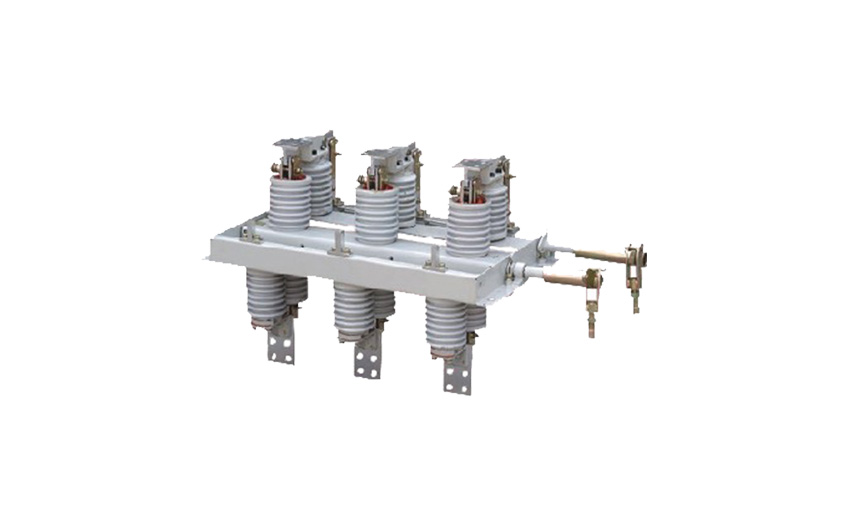

GN30-12型旋轉式戶內高壓隔離開關是一種旋轉觸刀式的新型隔離開關。主要結構是在三相共底架的主、下兩個平面上，固定兩組絕緣子及觸頭，通過旋轉觸刀，從而實現開關的分合閘。

GN30-12D型開關是在GN30-12型開關基礎上增加帶接地刀的形式，可滿足不同電力系統的需要。本產品設計緊湊、占用空間小、絕緣能力強、易于安裝調整，其性能符合GB11985-89《交流高壓隔離開關和接地開關》的要求，適用于額定電壓10KV交流50HZ及以下戶內系統中，作為在有電壓無負載情況下，分合電路之用。可與高壓開關柜配套使用，也可單獨使用。

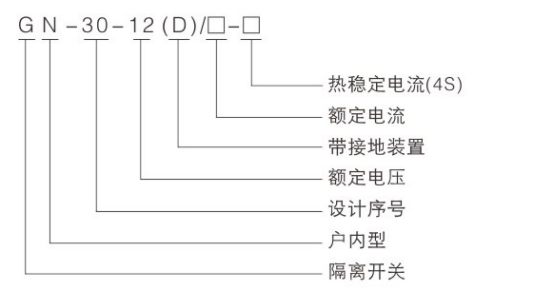

二、型號含義

三、 使用環境條件

◆海拔不超過1000M；

◆周圍空氣溫度：-25℃-+40℃；

◆周圍環境相對濕度：日平均值不大于95%；

◆地震度不超過7級；

◆安裝場所：沒有火災、易燃、易爆、嚴重污穢、化學腐蝕及劇烈震動場所；

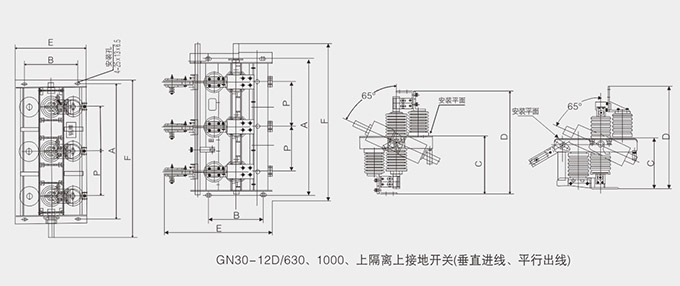

四、外形安裝尺寸
