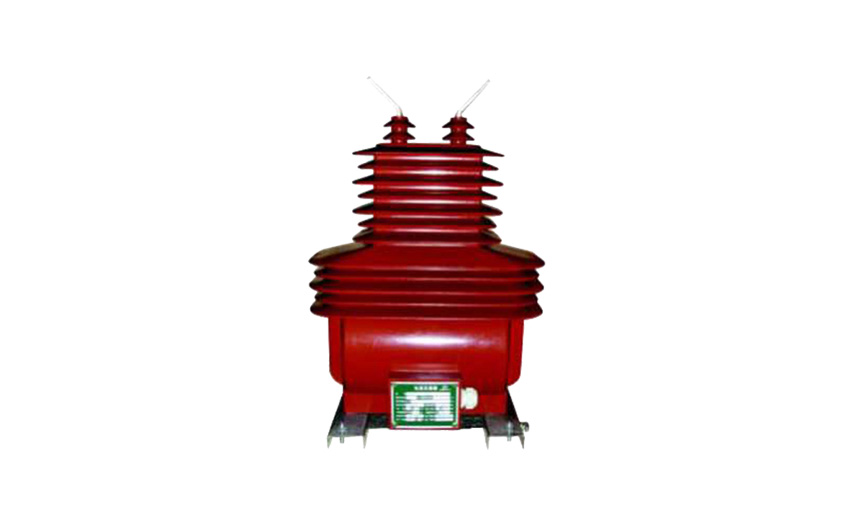

一、概述

LZZBJ7-35型電流互感器為支柱式結構，采用戶外專用環氧樹脂澆注成型，具有耐電弧、耐紫外線、耐老化、防污穢、壽命長等特點。產品具有高動、熱穩定性，且技術性能優良、絕緣可靠，更適合我國電力事業快速發展的需要。

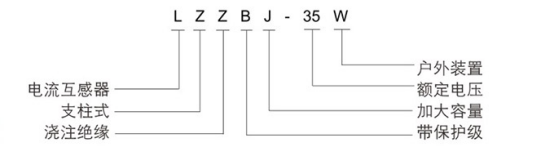

二、型號含義

三、使用環境條件

◆環境溫度：+40℃，最低-25℃，日平均不能超過30℃；

◆海拔高度不超過1000m

◆大氣中無嚴重影響互感器絕緣的污穢及侵蝕和爆炸性介質；

◆污穢等級Ⅳ級；

四、結構簡介

本產品為支柱式結構，采用戶外專用環氧樹脂澆注成型，具有耐電弧、耐紫外線、耐老化、防污穢、壽命長等特點。產品具有高動、熱穩定性，且技術性能優良、絕緣可靠，更適合我國電力事業快速發展的需要。

產品分雙二次繞組和三個二次繞組兩種類型，可根據要將計量、檢測和繼電保護主功能集與一體，又相互分開，互不干擾，使用更為方便、安全。在二次輔側有兩個出線孔，禁有收緊螺母，接好二次出線后，收緊螺母，起緊面作用。

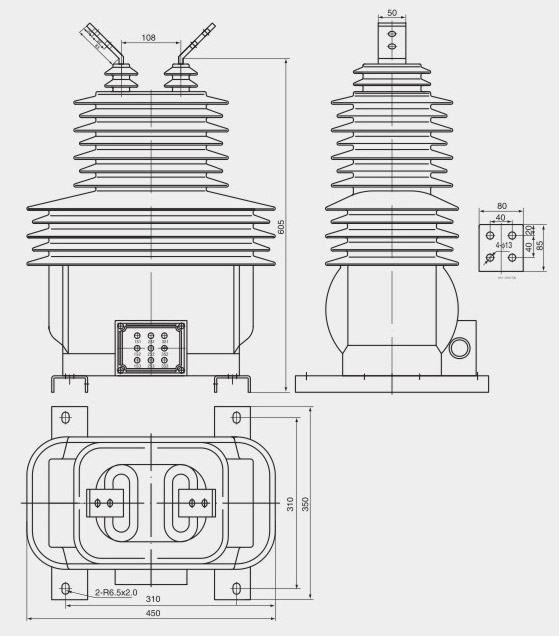

外形安裝尺寸
