一、概述

產品概述

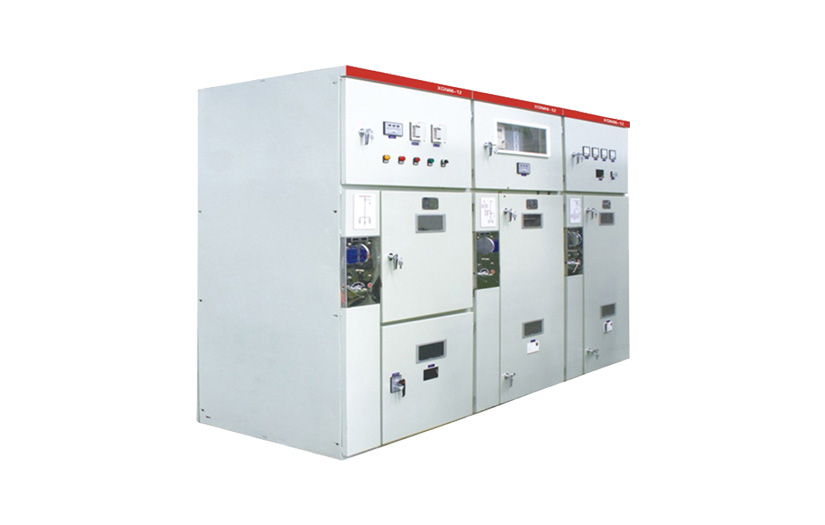

XGN66-12型固定式封閉開關設備（以下簡稱開關柜）是我公司新一代高壓電器成套產品，符合國家標準GB3906《-35KV交流金屬封閉開關設備》電氣部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求，也滿足標準IEC298《1KV以上52KV以下交流金屬封閉開關設備和控制設備的要求》。

該產品吸收了國外的先進技術，它體積小，僅是普通開關柜體積的50%：斷路器具有可靠性高，性能好“五防”聯鎖機械可靠、簡單等優點。開關柜是3.6/7.2/12KV三相交流電50HZ單母線分段的戶內成套裝置，作為接受和分配電能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠、變電站及工礦企業，高層建筑等場所，也可與環網柜組合應用于開閉所中。

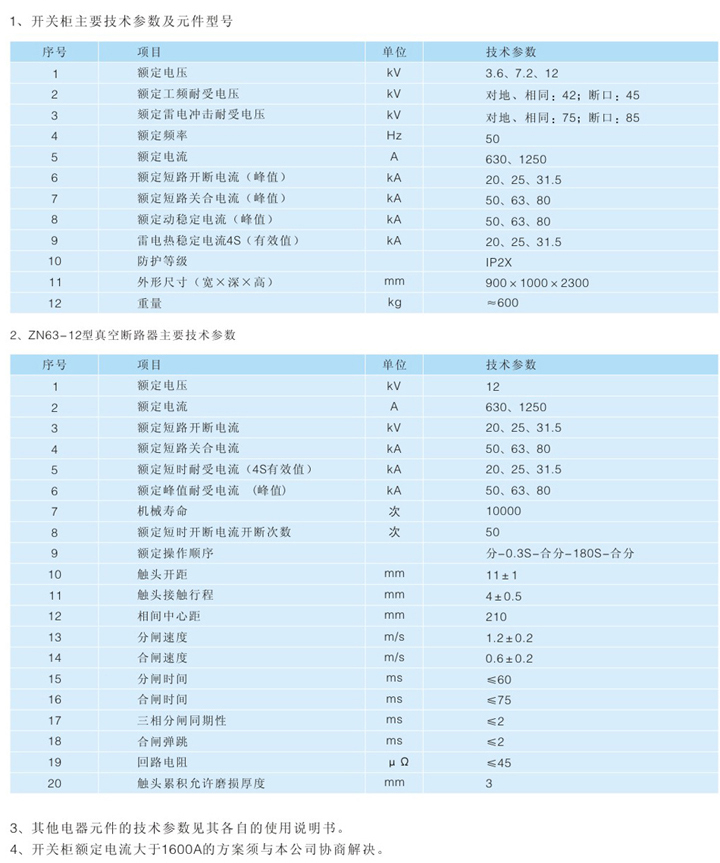

四、主要技術參數

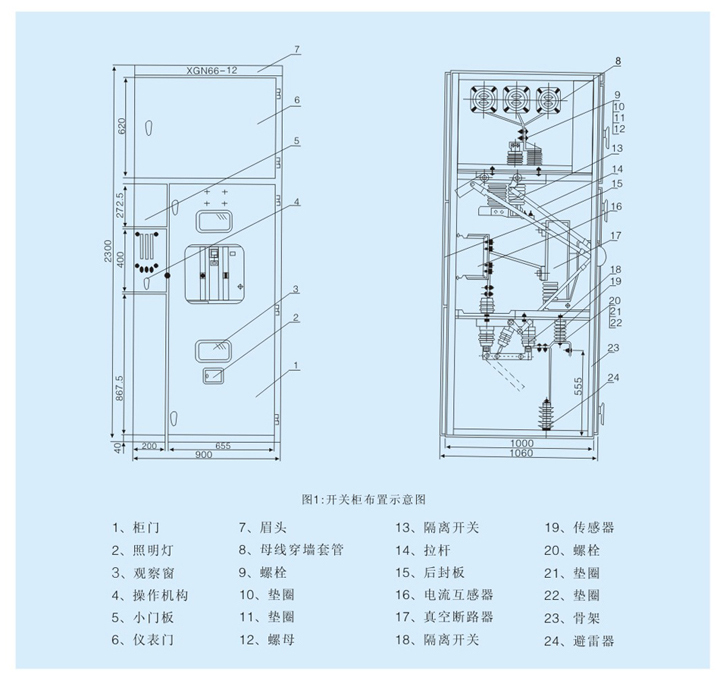

五、產品結構示意圖

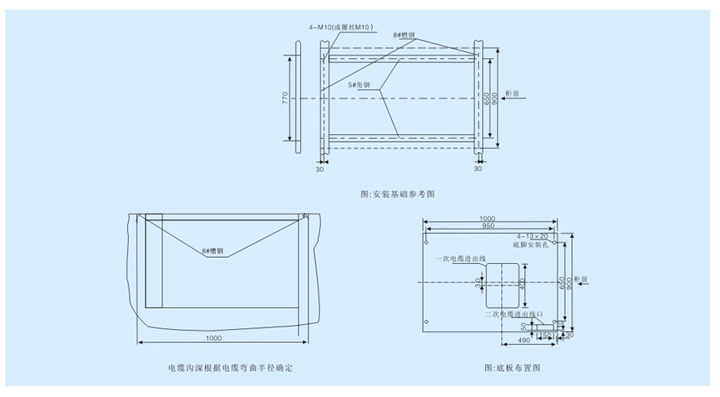

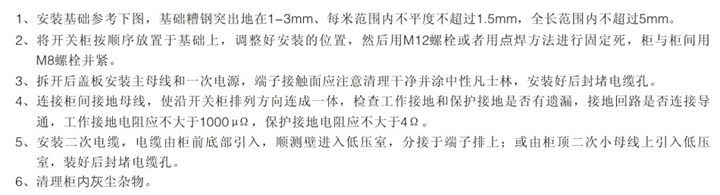

六、安裝需求

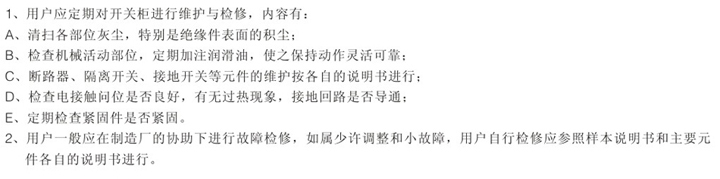

維護
